SCY-150PT型透过式偏心仪整套仪器标准配置包括主机、显示器、电源适配三

爪卡盘为选购件。

1.主要用途

●镜片中心偏检验

●镜片胶合

●镜头组装

2.测量范围

●待测镜片口径≤150mm ；

●待测镜片焦距±5mm～±∞mm（±15mm 以下镜片配合辅助镜头） ；

3.仪器特点

● 精度高

15" /格。

● 分划格值固定

仪器分划格值始终保持 15" /格，不会因待测镜片不同而变化。

● 减轻疲劳

CM-150 型透过式偏心仪采用显示器观察减轻操作者的视觉疲劳。

● LED 照明

LED 照明更环保使用寿命更长。

● 电子分划

采用电子分划板，可在暗室中操作。

● 操作方便

每种待测镜片只需对第一片进行调焦。

4.仪器结构

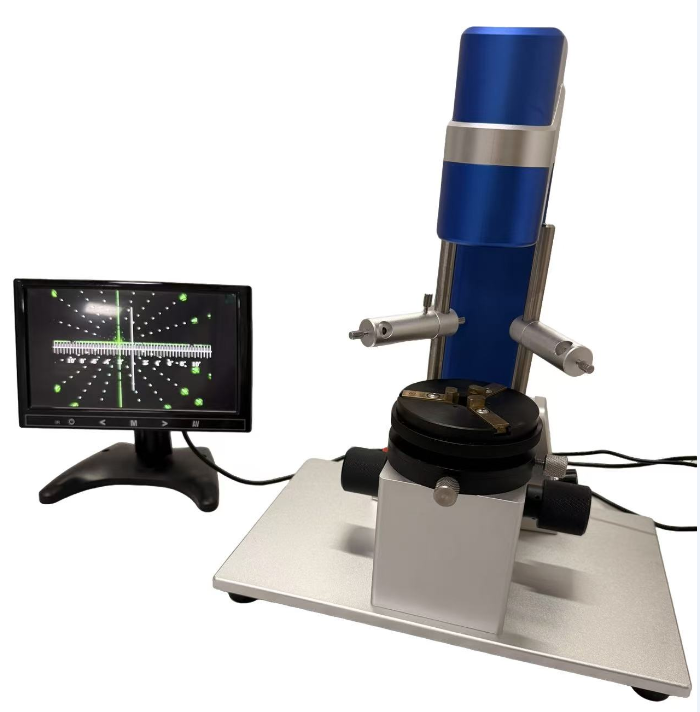

图 1 仪器整机仪器由主机、电源适配器、显示器三部分组成。

5.测量原理

传统透过式偏心仪是通过观察透镜焦面像跳大小来检查透镜中心偏。CM-150

型透过式偏心仪采用日本最新技术，用变焦系统提供目标，用准直系统检测偏向

角，解决了传统透过式偏心仪检测范围小、分划格值不固定的问题。

6.操作步骤

本仪器可用于检测、胶合镜片，也可用于镜头装配，下面分别介绍。

6.1 检测镜片中心偏时操作步骤：

1）将仪器平放在桌面或工作台上。

2）将显示器后面的螺母安装在显示器支架上。

3）将显示器航空插头插入仪器本体后面的接口中（4 针）。

4）将 AC 适配器的插头插入 220V 交 流电插座上，DC 端插入仪器本体后面的

圆孔中。

5）将被检测镜片放置在中心仪工作平台的夹具中（夹具由使用单位根据其具

体需要自行设计、制作,对于中大镜片可以选购三爪卡盘）。

6）确认 AC 适配器、显示器航空插头接线正确后，将开关调至 ON。

7）将仪器亮度调整旋钮顺时针方向旋转（向左侧）至极限位置，此时光源最

亮。

8）转动调焦手轮直到显示器上出现图像为止，将亮度调节旋钮逆时针（向右

侧）旋动（画面会变暗），再微调调焦旋钮直到最清晰，再进一步调节亮度旋钮直 到图像线条最细（同时要清晰）。

9）调节 X、Y 移动平台使图像十字线大致处于显示器中心位置。

10)转动镜片，读取图像纵向的移动量（最左侧到最右侧的刻度），或者读取

图像横向移动量，这个移动量就是偏芯量，不需要除以 2。

6.2 胶合镜片时操作步骤：

镜片胶合现在主要有两种方法，对于小批量高精度的采用传统的边旋转待胶合

镜片边观察像跳大小，对于大批量精度不高的采用静态法，即先做一个标准胶合镜

片来标定夹具位置，胶合镜片时只需要将基准镜片上面的镜片前后左右移动直到图

像十字中心落在公差范围内即完成胶合。 传统胶合方法步骤与检测步骤相同，在此不再赘述。 对于大批量静态法胶合步骤如下：

1）先按照传统方法胶合一枚镜片作为基准，此镜片中心偏尽量小，最好接近 0；

2）移动工作台 X、Y 调节旋钮直到图像十字中心与分划刻线十字中心重合，不

要再改变夹具、工作台位置！

3）将待胶合镜片放置在夹具上，XY 方向移动待胶合镜片中的基准镜片上面的

镜片直到图像十字线中心落在公差范围内即完成胶合。

6.3 镜头装配步骤：

可以选择以镜筒外圆为基准或者配一个高精度转台，装好第一片，使其中心偏

达到公差范围内，再依次装好其他镜片。

7.选购件

三爪卡盘为选购件，用于直径介于 20～150mm 的镜片。

8.注意事项

1）注意防潮、防尘；

2）注意不要有有机溶剂清擦仪器镜头，严防机器油进入仪器；

3）切勿过度用力调节调焦旋钮，否则易损坏齿条；

4）如果松开调焦手轮后图像变糊，请松开两调焦手轮上的止紧螺钉，将两调

焦手轮拧紧，然后再拧紧两调焦手轮上的止紧螺钉！

   9.规格

10、附录-镜片夹具设计参数及注意事项

1）夹具设计（无辅助透镜）

如上图：由于仪器本身结构限制，在上图阴影区域（离中心仪镜片5mm-21mm范围）为测量盲区，也就是被测镜片焦点位置在这个区域不能测量，在设计检测夹具高度时需要避开，

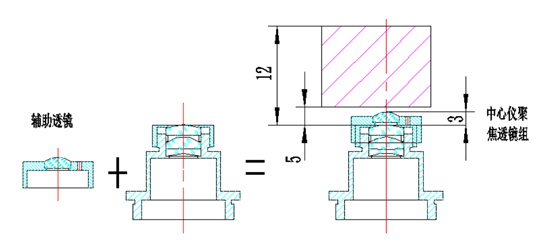

2）夹具设计（有辅助透镜）——减少测量盲区

   对于短焦镜片（小于15mm），为了测量和操作方便，可以增加辅助透镜，如下图

如上图：由于仪器本身结构限制，在上图阴影区域（离中心仪镜片5mm-12mm范围）为测量盲区，也就是被测镜片焦点位置在这个区域不能测量，在设计检测夹具高度时需要避开.
