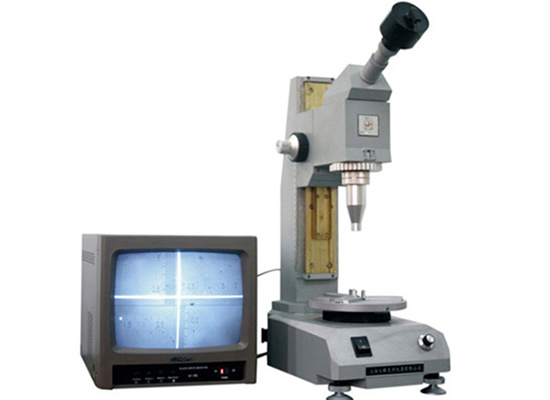

透镜中心仪是一种广泛应用于光学元件加工及光学装配过程中测量和校正球面透镜光轴与外圆不同轴度的仪器。被测透镜可以是单片的或胶合的。物镜焦距变化彩可换物镜方式，十字线目标有亮视场暗线和暗视场亮线两种。该仪器操作简单，使用方便，是透镜生产线工艺中必不可少的检测仪器。

工作原理：

光源经聚光镜聚光后照明十字分划板 I  或  II  或  III 。此十字线经平行镜组成平行光送出。此时如用正焦辅助镜 A ，可从目镜分划板上看到十字线象。如在物镜 A （或 B ）与平行物镜间放置一被测透镜，并调节变倍物镜倍率即调节其工作距离使十字分划 A 在目镜分划 B 上成像。然后以外圆为基准旋转被测透镜，如果透镜光轴与外圆同轴时，则目镜分划 B 上的十字分划象应保持不动。如透镜光轴与外径不同轴时，则目镜分划 B 上的十字分划象的中心将随着被测透镜而旋转，根据分划格值可读出相应的旋转半径，再除以组合物镜总放大倍率其商即为该被测透镜的光轴的不同轴度。

主要参数：

目镜的放大倍数率： 16 x

目镜十字线分划格值： 0.05mm

可测最小不同轴度： 0.0045mm

连续变倍组合物镜的放大倍率及相应工作距离按表（详见说明书）

显微镜上下粗动大行程： 200mm

显微镜上下微调大行程： 2mm

三爪卡盘工作大直径：￠ 40mm

三爪卡盘工作小直径：￠ 10mm

卡盘安装透镜面至物镜第一面的距离：（ 1 ） A 组  40——240mm

(2) B 组   0—— 150mm

准直光管物镜焦距： 150mm

圆水准器灵敏度： 8`/2mm

输入电压： 190——230V

消耗功率： 3W

光源电压： 3.6V

外形尺寸：

（ 1 ）   长： 350mm

（ 2 ）   宽： 200mm

（ 3 ）   高： 505mm

净重： 15Kg
