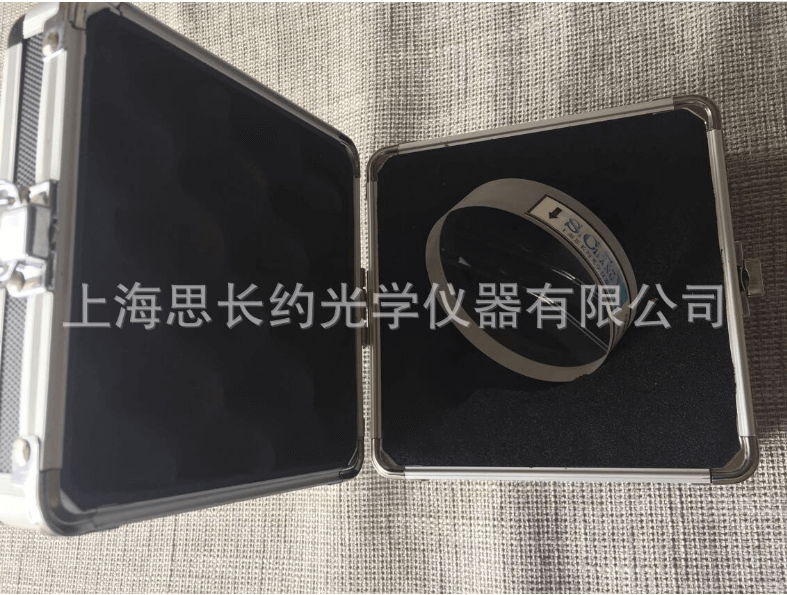

一、用途：

平面平晶是用于以干涉法测量块规，以及检验块规、量规、零件密封面测量仪器及测量工具量面的研合性和平面度的工具。  适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测，配套光带检测仪。

二、技术参数

1、 平面平晶 POF-1 标准规格尺寸：

2.长平晶  规格一 210*40*25mm（精度0.3微米）   规格二 310*40*30mm （精度0.45微米）

三. 按JJG_28-2000标准

1. 平晶精度：1级

2. 平面度误差：
直径 30mm~60mm 0.03μm                  直径 80mm~150mm 0.05μm
直径 200mm~300mm 0.08-0.1μm         直径 300mm~600mm 0.1-0.6μm

直径 700-1000mm 精度定制     （直径300mm~1000mm的平晶 平面度误差均可以按照非标定制，精度可调）

3. 平行度误差：Ⅰ级 0.6μm

4. 平晶的材料：A级 光学K9玻璃 检验标准 （GB 903-1987 无色光学玻璃）

5. 平晶必须放置在(20士5)℃和湿度不大于80 % RH的检定室内进行等温，等温时间不少于8h

注：可以定做正方形、长方形、环形平面平晶，可以定做二等平面平晶，标准样板。可以带出报告，可以定做材质为石英平面平晶。

平行平晶产品规格︰

*平行平晶是以光波干涉原理为基础，利用平晶的测量面与试件的被测量面之间所出现的干涉条纹来测量被测量面的误差程度。
*平行平晶具有高精度的平面性和平行性。
*平行平晶用于检定千分尺、杠杆千分尺、杠杆卡规和千分尺卡规等量具测量面的平面度和两相对测量的平行度。平行平晶共分四个系列，每个系列各分六组，每组四块。
功能：平行平晶用于干涉法测量千分尺、卡规和千分表等测量面平面度、平面平行度。

产品规格：

每组平行平晶共四块，分四个尺寸系列组
测量面上平面度偏差： <0.1μm
平面度局部偏差：    >0.03μm
测量面平行度误差：  组Ⅰ系列允差值：0.06μm
                                组Ⅱ、Ⅲ系列允差值：0.08μm
                                组Ⅳ系列允差值：0.1μm

平行平晶尺寸系列表

钠光灯HQ-C4 高频钠光灯  平晶钠光灯箱    卧式钠光灯HQ-C5       便携式钠光灯 HQ-C6

    光带检测仪

一、用途
HQ-C4 光带检测仪 高精度钠光灯箱是光学仪器理想的单色光源。主要和平面平晶配套，用于以干涉法测量块规，以及检验块规、量规、零件密封面、测量仪 器及测量工具量面的研合性和平面度适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。

二、主要技术特点：
1、HQ-C4高精度钠光灯箱是由特种的抗钠玻璃吹成管胆，管内充有金属钠，外面封接玻璃外壳而成。点燃后能辐射比较强5890A 5896A钠谱线。具有适应范围广、使用寿命长、不受环境温度影响、灯光稳定无频闪的特点，可防止低频灯光源对人眼的伤害。
2、发光管它的发光效率基本不受环境温度的影响。其辐射光谱纯正、稳定、无杂散光。其发光波长透雾性强，在低功率电光源产品中光效最高，是光学仪器中单色光源最理想的选择。
3、灯具采用高品质防火、阻燃、环保进口塑料，紧固件采用材料增强安全性，抗振性。
4、根据光源的特性，灯具反射器采用抗紫外线喷塑增强表面抗腐蚀性。全密封防尘、防水、防眩光设计。
5、灯具检测平台采用特殊阻尼材料，国际领先的表面喷涂工艺精工制作，增强对被测工件的保护和保证检测的安全稳定。
6、检测平晶范围直径300mm（范围不够可以定做更大）
7、工作电压：15+5 功率：20 W 工作电流：1-1.3A
