原理：
光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件，转换为电讯号，然后经讯号处理电路处理后，输出相应位移量的数字讯号。。
波形输：
正弦波，方波两种；正弦波一般为磁栅，方波为玻璃光栅。讯号输出中还有单波和双波也就是常说的单出讯号曲和双曲(单波：是2路TTL方波0°和90°；双波：是4路TTL方波°.90°.180°.270°)。
产品特点：
运行速度：每分种60米以上；
长距离传输：100米以上中间不须增加任何介面
滑动部分：采用五只轴承，优异的重复定位性
信号线：采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
尺身：采用铝合金型材，经阳极处理，尺头采用合金压铸，镀硬铬，耐腐蚀
防尘片：采用特种塑胶，耐刮，耐腐蚀，摩擦阻力小部件个体化：安装、保养、维护简易；防水、防尘性良好，使用寿命长
传感器：采用玻璃精密计量光栅作为测量基准器
|
品名
|
产品精度
|
输出信号
|
生产长度
|
分辩率
|
光栅栅距
|
R1
|
工作速度
|
|
WTA01(薄尺)
|
±(5+5LO/1000)
μm;另可提供±
(3+3LO/1000)μ
m或更高精度
|
2路TTL方波0o和90o
可提供4路TTL方波
0o、90o、180、270。
|
50~1000
|
0.0001
|
0.02mm
|
50mm
|
6米/分
|
|
WTA02(薄尺)
|
50~1000
|
0.0002
|
0.02mm
|
50mm
|
15米/分
|
|
WTA05(薄尺)
|
50~1000
|
0.0005
|
0.02mm
|
50mm
|
30米/分
|
|
WTA1(薄尺)
|
50~1000
|
0.001
|
0.02mm
|
50mm
|
50米/分
|
|
WTA5(薄尺)
|
50~1000
|
0.005
|
0.02mm
|
50mm
|
90米/分
|
|
其它资料
|
相偏移差90o ±15o 工作温度：0℃~40℃ 存储温度：-20℃~50℃
|
|
WTA尺
|
公称长度L0=50~1000mm时，每50mm为一档；L0=1000~3000mm每100mm为一档
|
|
900mm以内最大行程：公称尺寸+30mm，信号线长度3.5M
|
|
900mm以上含(1000mm)最大行程=公称尺寸+50mm，信号线长度5m
|
|

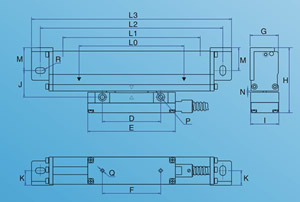

WTA型安装尺寸图
|
|
L0:50-3000 50/档
|
有效量程
|
|
L1:L1=L0+50(行程>900)
L1=L0+30(行程≤900）
|
最大量程
|
|
L2:L2=L0+152(行程>900)
L2=L0+132(行程≤900）
|
主尺安装尺寸
|
|
L3:L3=L0+169(行程>900)
L3=L0+149(行程≤900）
|
尺身最大尺寸
|
|
D:60±0.1
|
读数头侧面安装孔距
|
|
E:90
|
副尺最大尺寸
|
|
F:60±0.1
|
读数头顶部安装孔距
|
|
G:21
|
尺身厚度尺寸
|
|
H:61.5
|
尺身最大高度
|
|
I:21±0.1
|
副尺体最大尺寸
|
|
J:25.5
|
主尺到副尺最大距离尺寸
|
|
K:10.25
|
主尺安装孔距
|
|
M:20
|
主尺安装孔距
|
|
N:1.3±0.3
|
读数头与主尺间隙
|
|
P:2-M5-6H
|
副尺安装螺孔
|
|
Q:2-M4-6H深7
|
底部安装螺孔尺寸
|
|
R:4-5*8腰形孔
|
主尺安装孔
|
铣床系列光学尺
3号铣床光学尺两轴三轴光学尺
规格：
两轴数显表+400+800三轴数显表+400+400+800
4号铣床光学尺两轴
规格：
两轴数显表+450+900三轴数显表+450+450+900
5号铣床光学尺两轴
规格：
两轴数显表+500+1000 三轴数显表+500+500+1000
南通铣床光学尺两轴
规格：
两轴数显表+350+800 其它规格详情请来电咨询。
磨床光学尺
614磨床
规格：
两轴数显表+200+350
618磨床
规格：
两轴数显表+200+400
720磨床
规格：
两轴数显表+300+500其它型号请致电本公司。
车床光学尺
6132车床
规格：
两轴数显表+250+800
6150车床
规格：
两轴数显表+300+1500
其它型号车床光学尺请来电咨询。
数显表维修
1、数显表漏电；
2、数显表右边显示而左面不显示；
3、数显表黑屏(开机后全都不显示)；
4、数显表开机后有烽鸣器声音但不显示；
5、数显表开机后瞬间显示或间接性显示；
6、数显表显示“FFFFFF”或“日日日日日”；
7、数显表显示数据与刻度盘不相附，相差数倍；
8、数显表显示数据与刻度盘相差，位移越长相差越多；等等
光学尺/数显表更换 (SW3000、SW4000数显表)万濠、信和、怡信、博望、新天、艾莫特、必嘉、朕衡、莱格、道尔、信衡等
|
24V光学尺为本公司自主研发，专为PLC提供信号的光学尺，详情如下：
一、光学尺的用途：主要用于与PLC连接；
二、光学尺的原理：光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件，转换为电讯号，然后经讯号处理电路处理后，输出相应位移量的数字讯号。光学尺输出波形为HTL方波。
三、光学尺参数：
|
参数名称
|
单位
|
参数数值
|
|
分辨率
|
um
|
5
|
|
重复精度
|
um
|
5
|
|
工作速度
|
m/min
|
25
|
|
光栅栅距
|
mm
|
0.02
|
|
工作电压
|
V
|
+24
|
|
零位参考点
|
mm
|
50
|
|
信号线长度
|
m
|
3
|
四、光学尺9PD接角图：
|
脚号
|
信号
|
|
1
|
+24V
|
|
2
|
0V
|
|
3
|
A项
|
|
4
|
B项
|
|
5
|
RI项原点(选)
|
五、光学尺的相关尺寸(单位:mm)：有效尺寸: L0=光学尺的有效行程外形尺寸: L=L0+2*(50+14)=L0+128安装孔中心距: L1=L0+2*(50+7)=L0+114副尺尺寸: L2=76*20 安装孔中心距: L3=60安装螺丝:主尺M4*(长度25/30)*2 副尺M3*10*2尺身宽度: W=24光学尺总高度H=54(尺身=31；副尺=21)六、光学尺安装标准：用百分表校正主尺的平行度和垂直度≤0.2mm;副尺与主尺尽量平行最大错位≤0.3mm;副尺的固定要尽可能在中间位置一般单边要预留5mm的安全空间;主尺与副尺的中间间隙1.5mm>D>0.8mm;信号线的折弯半径要>60°尽量走直线。七、光学尺使用环境：(1)不要在可燃性气体环境中使用；不可使用在铁屑，油，水，粉尘之中；(2)避免暴露于烈日或高温下，使用温度必须在0-40°c的范围内；存储温度:-20~50度(3)远离强；(4)光栅尺信号线应尽量远离电源线；(5)使用于高电压，大电流，强磁场等环境的场合时，应注意安装方式，做好讯号隔离，避免讯号干扰。(6)勿用强力或强气清理读数头或尺本体上及周围的杂屑,以防杂屑掉入尺本体内部；对杂屑应以软布清理拨除。
SIKO（西控）磁栅尺 读数头 专卖（特价）
可连接PLC使用：西门子，施耐德，AB（罗克韦尔），GE， 欧姆龙，三菱，LS，松下，富士，永宏、台达、盟立、FAMA（现属于盟立）、安控、士林、丰炜、智国、台安，德维深、和利时、KDN、淅大中控、淅大中自、信捷、爱默生、兰州全志、科威、科赛恩、南京冠德、智达、海杰、易达中山智达 江苏信捷, 洛阳易达 ，凯迪恩（KDN）
