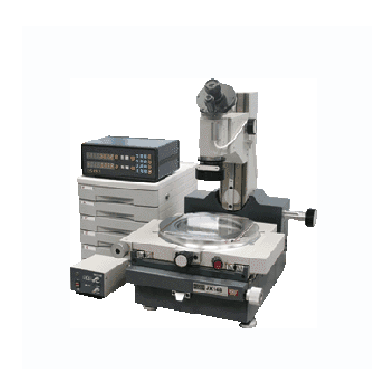

数字大型工具显微镜 JX14B-上海思长约光学

数字大型工具显微镜是机器制造工厂、科学研究机关及高等院校的计量部门或车间检查站广泛使用的一种多用途计量仪器,该仪器采用光栅尺作为长度测量传感器。长度值采用数字显示,具有较高的测量精度和操作效率。

服务热线:021-39530106
产品详情

一、用途:

数字式大型工具显微镜是机器制造工厂、科学研究机关及高等院校的计量部门或车间检查站广泛使用的一种多用途计量仪器,该仪器采用光栅尺作为长度测量传感器。长度值采用数字显示,具有较高的测量精度和操作效率。
仪器的用途十分广泛,其典型测量对象有:
1、 测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。
2、 测量外螺纹(螺纹塞规、丝杠和蜗杆等)的中径、大径、小径、螺距、牙型半角。
3、 测量齿轮滚刀的导程、齿形和牙型角。
4、 测量钻模或孔板上孔的位置度,键槽的对称度等形位误差,仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。

二、仪器特点:

坐标测量行程:X向:200 Y向:100
坐标测量行程(mm)X向:150 Y向:75
X、Y坐标测量分辨率:0.001mm
X、Y坐标示值准确度:(2+L/50)μm
其中L—被测长度,单位为mm
显微镜立柱倾斜范围:±15°
显微镜立柱倾斜分度值:30′
圆工作台直径(mm) 280
圆工作台角度分度值: 3′
显微镜悬臂伸出长度(mm):180
顶针架夹持直径和长度:φ70mm 长190mm
物镜放大率、 工作距离及视场直径

物镜放大率

总放大率

工作距离( mm)

视场距离( mm)

10×

≈ 79

≈ 20

30×

≈ 69

≈ 6.7

50×

≈ 49

≈ 4


三、主要参数:

最小探测孔径 φ5mm 最大探测深度: 15mm 测量力 0.1N 定位稳定性 0.001mm
测头直径的检定极限误差 0.0005mm 仪器主机外形尺寸(mm) 长×宽×高:720×460×600 仪器总重: 100Kg
