主显微镜配有多种目镜和物镜，视场大，成像清晰。
主显微镜可左右偏摆，适用于螺旋状零件测量。
带有顶针架、V形支架、分度头、测高装置等多种附件，使用范围广。
完善的影像成像系统。
测量软件功能强大，使用方便。
工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为：数字式、数据处理式、图像处理式等多种，具有较高的测量精度，可以满足不同用户的测量需求。
工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有：
各种成型零件如样板、样板车刀、冲模和凸轮的形状；
螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
齿轮滚刀的导程、齿形和牙型角；
钻模或孔板上孔的位置度，键槽的对称度等形位误差；
测量范围：200mm ×100mm
分辨率：0.0001mm
准确度：(1+L/100)μm（其中L为被测长度，单位为mm）
工作台
方工作台尺寸：260mm×270mm
方工作台承放工件最大高度：140mm
工作台承重：40kg
主显微镜立柱
倾斜范围：±12°
倾斜角度分度值：30′

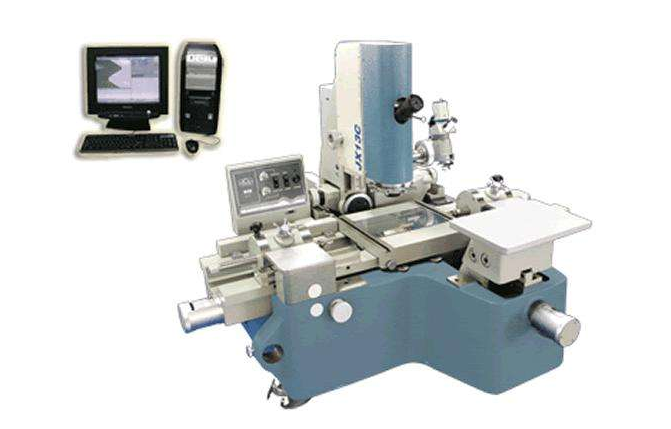

JX13C-电脑万能工具显微镜仪器主要技术规格
| 1.测量范围与分度值 | ||||
| （1）X,Y坐标 | （6）光学分度头 | （选购） | ||
| 测量范围: | X | 200毫米 | 测量范围 | 360度 |
| Y | 100毫米 | 分度值 | 1分 | |
| 分度值(数显读数) | 0.0002毫米 | （7）光学定位器: | ||
| （2）瞄准显微镜 | 测头直径（实际直径值的极限
检定误差不大于0.0005毫米) |
3±0.1毫米 | ||
| 升降行程 | 120毫米 | |||
| 力臂倾斜范围 | 左右各15度 | 测量力 | 8~14克 | |
| 分度值 | 10分 | 最大测量深度 | 15毫米 | |
| 照明光阑调节范围 | 3~φ32毫米 | （8）玻璃工作台： | ||
| 分度值 | 1分 | 玻璃台面尺寸 | 215X130毫米 | |
| （3）测角目镜 | （9）顶针架： | |||
| 角度测量范围 | 360度 | 最大夹持直径 | 180毫米 | |
| 分度值 | 1分 | 最大夹持长度：被测件直径
<=55毫米时 |
||
| （4）轮廓目镜： | （选购） | 750毫米 | ||
| 角度测量范围 | ±7度 | 被测件直径〉55毫米时 | 600毫米 | |
| 分度值 | 10分 | （10）高顶针架： | （选购） | |
| 圆弧分划板 |
曲率半径R0.1~100毫米 梯形螺纹螺距t2~20毫米 |
最大夹持直径 | 180毫米 | |
| 最大夹持长度 | 600毫米 | |||
| （5）光学分度台: | （选购） | （11）V型架 | ||
| 测量范围 | 360度 | 左V型架前后调节范围 | 前后各5毫米 | |
| 分度值 | 10秒 | 右V型架高低调节范围 | 向上15毫米 | |
| 3毫米玻璃台面直径 | 106毫米 | 向下3毫米 | ||
| （12）最大承载量 | 40公斤 | |||
2.JX13C-电脑万能工具显微镜瞄准显微镜光学参数
|
物镜放大
|
1x
|
3x
|
5x
|
|
|
总放大倍数
|
用测角或轮廓目镜
|
10x
|
30x
|
50x
|
|
用双像目镜
|
15x
|
42x
|
65x
|
|
|
物方视场（毫米）
|
用测角或轮廓目镜
|
20
|
6.5
|
4
|
|
用双像目镜
|
13
|
4.7
|
3
|
|
|
工作距离（毫米）
|
用测角或轮廓目镜
|
81
|
90
|
65
|
|
用双像目镜
|
47
|
85
|
63
|
|
3.JX13C-电脑万能工具显微镜仪器精度:
| 温度要求: | （3）双像目镜 |
| （1）工作室的温度应为20±2℃; | 合像的不稳定性 不大于0.0005毫米 |
| （2）工作室的温度变化每小时不超过1℃ | 合像的不正确性 不大于0.001毫米 |
| （3）被测量和仪器的温度差不超过0.5℃ | （4）光学分度头 |
| 在满足所规定的温度要求的条件下，仪器有如下的保证： | 最大不准确度 不大于1分 |
| （1）X,Y坐标 | （5）光学分度台 |
| 用玻璃毫米分划尺进行检定时，仪器的最大不准确度： | 最大不准确度 不大于30秒 |
| 0级：（1+L/100)um[式中L---测量长度，单位mm] | （6）光学定位器 |
| （2）测角目镜： | 测量的不稳定性 不大于0.001毫米 |
| 测量的不准准确性 不大于0.0015毫米 | 测角角度的最大不准确度 不大于1 分 |
4.二维测量软件:
| (1)基本测量功能 |
| 采用WINDOWS界面,所有操作均由鼠标控制,可以进行点、线、园、园弧、直线度、园度、齿轮、螺纹、凸轮等的测量。 |
| (2)计算功能 |
| 测量过程结束后，工件轮廓图显示在计算机屏幕上，各种计算求值全部由鼠标完成。 |
| (3)图形编辑功能 |
| 可以对工件轮廓进行修改，产生新的轮廓图。 |
| (4)打印功能 |
| 所有测量结果，计算结果以及工件轮廓图均以文件方式保存在计算机中，可随时调用，随时打印。 |
| (5)CAD接口 |
| 通过CAD接口可以调用AUTO-CAD，充分利用AUTO-CAD的功能。 |
|
5.JX13C-电脑万能工具显微镜仪器重量，外形尺寸 |
| 主机净重:250kg |
| 外形尺寸:(X x Y x Z) 980 x 1020 x 640 毫米 |
