三坐标测量仪
三坐标

CMS-M系列三座标测量机能实现空间坐标点位的测量。方便的测量出各种零件的三维轮廓尺寸,形状及位置精度。它是集光,机,电,算于一体的精密测量仪器。它广泛的应用于机械制造,电子,汽车和航空航天等工业中。他可以对箱体,导轨,缸体,机架等零件的尺寸,形状及相互位置进行检测。

服务热线:021-39530106
产品详情


一.仪器用途:
   CMS-M系列三座标测量机能实现空间坐标点位的测量。方便的测量出各种零件的三维轮廓尺寸,形状及位置精度。它是集光,机,电,算于一体的精密测量仪器。它广泛的应用于机械制造,电子,汽车和航空航天等工业中。他可以对箱体,导轨,缸体,机架等零件的尺寸,形状及相互位置进行检测。

二.仪器特点:

探测系统:RENISHAW MH20I 测量软件:CMM-manager

三.仪器规格参数:

型号 CMS-554M CMS-564M CMS-574M CMS-584M CMS-665M CMS-685M CMS-6105M
行程 X 500 500 500 500 600 600 600
Y 500 600 700 800 600 800 1000
Z 400 400 400 400 500 500 500
结构形式 移动桥式
分辩率 0.5um 0.5um 0.5um 0.5um 0.5um 0.5um 0.5um
外形尺寸

1.0*1.1

*2.2

1.0*1.2

*2.2

1.0*1.3*2.2

1.0*1.4

*2.2

1.14*1.1

*2.4

1.14*1.3

*2.4

1.14*1.5

*2.4

整机重量 700kg 770kg 840kg 910kg 900kg 1040kg 1180kg
最大承重 200kg 200kg 200kg 200kg 500kg 500kg 500kg
包装外型尺寸

1.45*1.37

*2.1

1.45*1.47

*2.1

1.45*1.57

*2.1

1.45*1.67

*2.1

1.45*1.55

*2.4

1.35*1.75

*2.4

1.35*1.95

*2.4

电源: 220+(-)10% 50/60HZ 气源压力 >=0.5MPa
空气流量: 120L/min(0.4MPa 温度范围 20+(-)2摄式度
湿度: 40%-70%
电脑配置 品牌电脑:P4 2.8G,内存512M 硬盘80G 17"液金显示器,正版Windows XP 操作系统(随着计算机更新,我公司随之更新)

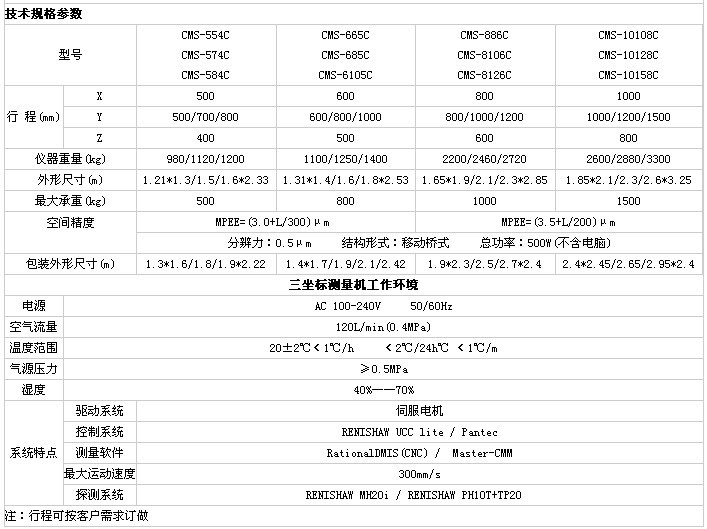

全自动三坐标测量机(CNC)

产品用途

全自动三坐标测量机系列采用移动桥式结构,显著提高了自身的运动性能。全花岗石工作台、导轨、横梁和Z轴,具有相同的温度特性和刚性,并通过有限元分析、动态特性分析,从而使整机有了较高的稳定性和可靠性。
   全自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中,可以对工件的形状、尺寸和形位公差进行精密检测,从而完成零件检测、外形测量、过程控制等任务。

产品特点

● 整体式花岗石工作台,单边移动桥式结构,提高了运动性能,保证了整机机械系统的精确稳定
● 全部导轨采用高精度空气轴承,预压设计,无磨损,运行更平稳,确保了机器优异的动态性能
● 三轴导轨均采用高精度天然花岗石,使三轴具有相同的温度特性,具有良好的刚性和抗时效变形能力
● 雷尼绍(RENISHAW)自粘带状金属反射光栅尺,使三轴具有相同的温度膨胀系数,增强了设备的稳定性
● 功能强大的三坐标测量软件RationalDMIS,为您提供完美的测量解决方案,以及简洁友好的测量界面,易学易用
● 配精密高效的空气处理系统,确保了压缩空气的良好品质
