高端天准影像测量仪 VMA322 系列欢迎来电:021-39530106

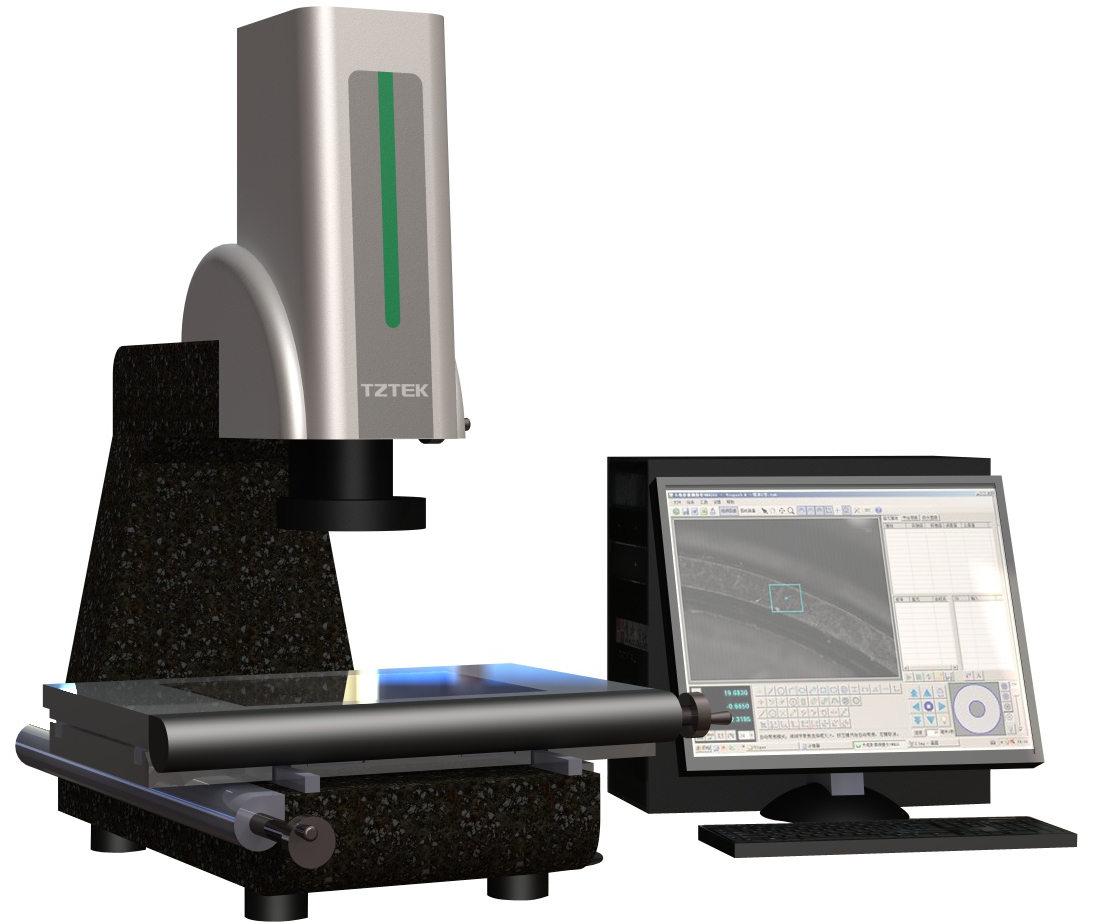

VMA-手动影像测量仪
产品名称:
VMA-手动影像测量仪
所属分类:VMA 影像测量仪
产品简介:VMA是一款手动影像测量仪,简单易用,源自天准杰出的自动影像仪软硬件技术,配备了业界功能最强大的手动影像测量软件可对点、线、圆等元素实现精准测量,并具有强大的报表输出功能,特别适用于种类多、批量少的产品测量,广泛应用于模具、机械、电子以及其他精密五金等行业。

仪器特点

◆ 手动操作,可切换快速移动;
◆ 花岗岩结构,框架稳定可靠;
◆ 可导入DXF文件进行快速检测;
◆ 测量数据可导入WordExcelAutoCAD
◆ 图文并茂的报表输出功能,轻松输出检测结果;
◆ 三轴精密直线滑轨,保证机器精度及使用寿命;
◆ 高清晰度镜头和高分辨率CCD,实现产品高清晰度测量;
◆ 精密的传动装置设计,实现快速移动。

技术参数

型号

VMA322

VMA432

行程(mm)

300×200×200

400×300×200

外部尺寸(mm)

630×540×880

770×640×880

重量(kg)

100

120

承重(kg)

25

25

测量精度*

E2(X/Y)=(3.0+L/200)μm

E2(X/Y)=(3.5+L/200)μm

光栅尺

0.5μm分辨率

CCD

1/2"CCD 黑白/彩色

光源

轮廓光

LED冷光源,256级亮度可调

表面光

可程控6环8区LED冷光源,256级亮度可调

放大倍率**

29~163或58~326

软件

Vispec测量软件

工作距离

92mm (配2倍物镜时为36mm)

保修期

1年

工作环境

温度20℃±2℃,温度变化<2℃/hr,湿度30~80%

振动<0.002g,低于15Hz

电源

220V/50Hz/10A

L表示测量长度,以毫米为单位。
放大倍率为近似值,具体值与显示器的尺寸以及显示器的分辨率相关。

应用行业

机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。

测量对象

LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

测量元素

长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
