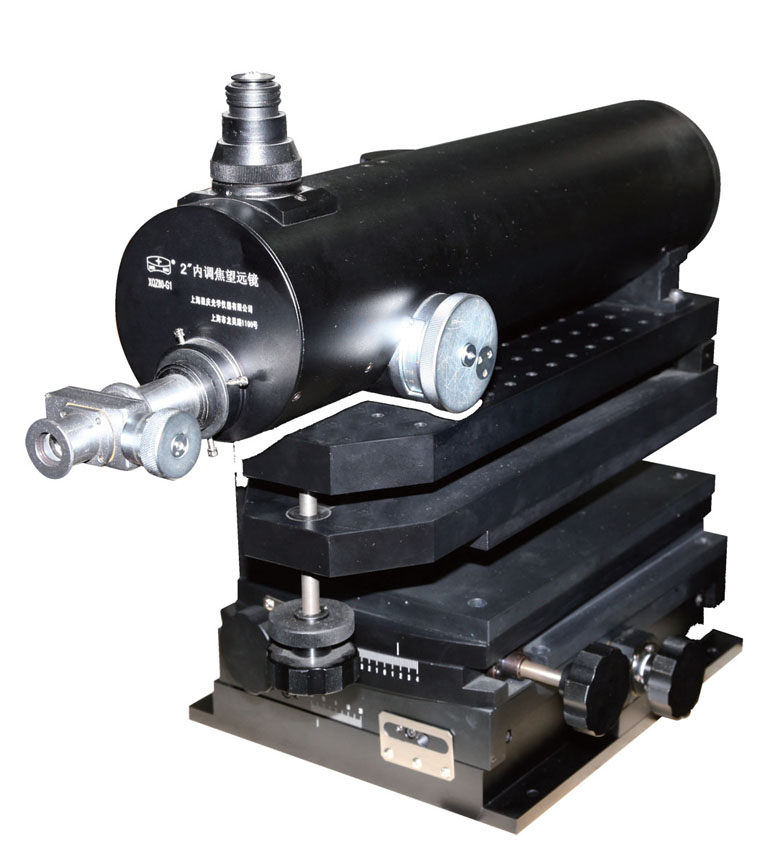

用途:
广泛用于光学实验室和光学车间对光学系统校正过程中的检测和监察;作为自准直平行光管可检验长导轨的直线度、基面间的垂直度或平行度、孔径之间的同心度;作为可调焦望远镜可在高精度光学镜头生产过程中作为检验和调整工具,是科研机构、大专院校、光学仪器生产厂商、光学元件加工厂和计量单位必备的光学检测设备和工具。
用途:
广泛用于光学实验室和光学车间对光学系统校正过程中的检测和监察;作为自准直平行光管可检验长导轨的直线度、基面间的垂直度或平行度、孔径之间的同心度;作为可调焦望远镜可在高精度光学镜头生产过程中作为检验和调整工具,是科研机构、大专院校、光学仪器生产厂商、光学元件加工厂和计量单位必备的光学检测设备和工具。
特点:
此仪器采用可变焦长焦距望远系统设计原理,测定精度高,解决了由于光学系统同轴度测定精度不高使光学系统成像质量受到制约的难题;应用可调焦物镜系统,测定范围广,提高了仪器使用的广泛性;采用精密调整工作台,提高了仪器调整的可靠性,操作更方便;采用宽压开关电源,能适用不同国家和地区的电网电压,使应用更简便;应用高分辨率的摄像系统及显示系统,减轻了操作人员的劳动强度,检测直观方便,并为最终实行数字化测量创造了条件。
技术参数:
㈠ 光学系统: |
|
⑴.望远物镜 |
|
焦距: |
f′=576.8mm |
视场角: |
2ω=2° |
分辨率角: |
1″ |
⑵.测微目镜 |
|
焦距: |
f=16.7mm |
放大倍率: |
Γ=15x |
视场角: |
2ω=40° |
⑶.转像物镜 |
|
倍率: |
1x |
㈡ 结构性能: |
|
⑴. 测量精度: |
当用作自准直光管时精度优于1″; |
|
当用作内调焦望远镜时,检验孔径间同轴性精度 |
|
(在3.5米范围内)为±0.01mm. |
⑵. 观测范围: |
-1050mm~-∞;+∞~2000mm,其余为盲区。 |
|
测微目镜手轮分度值:0.01mm,代表光束角度为4″ |
|
(f′=576.8mm时) |
⑶. 调节范围: |
|
仰角: |
±3 |
方位角: |
±4 |
升降移动: |
±20mm |
水平移动: |
±20mm |
㈢ 光源: |
|
照明光源: |
白光LED |
激光光源: |
630nm半导体激光器 |
