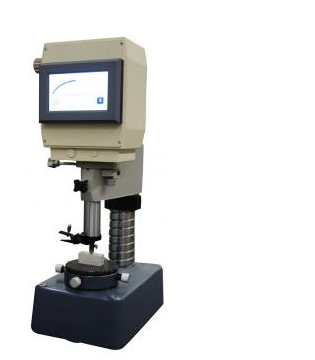

JD3A 数码立式光学计

JD3A 数码立式光学计

采用降压LED光源,光学和电器部分发热量极低,热影响小。

以传统光学杠杆原理与现代CCD数码图像技术相结合,分辨率高、测量示值准确、稳定。

液晶数字显示屏安置在距离测量区最近的部位,能同时观察测量部位和测量示值,设计人性化。

示值范围大,在被测件与标准件尺寸差异较大的情况下,也能获得准确的测量结果。

测量示值采用液晶屏数字显示,读数方便、舒适。液晶屏数字下方具有模拟光标,测头运动状态明确、直观。

仪器配有5种触测端不同形状的测帽和5种不同用途的工作台,可以测量平面形、圆柱形、球形、薄板、针状、螺纹等不同形状的零件。

配有多种规格的量块移动框,可避免手传给量块热量的影响。



测量范围(mm):0~180

分辨率:                0.0001mm

示值范围:               ±0.1mm

测量力:               2.0N±0.2N

示值误差:      ±(0.1+0.001A)μm(其中A为示值,单位μm)

仪器质量:21kg

仪器外形尺寸(mm):长340×宽160×高450



端度仪器是用于测量两端面之间距离的仪器,这里所指的“端面”可以是平面或曲面,可以是外表面或内表面。端度系列仪器是一种接触测量仪器,相对于其它计量仪器测量精度更高。

端度系列分为光学计、测长仪、测长机三大类,光学计用于对工件快速比对测量,测长仪对工件在可以小范围内绝对测量,大范围相对测量。测长机用于超长工件的测量。根据结构的不同,端度仪器可以分为立式和卧式。根据采用技术的不同,端度仪器可以分为投影读数式、数码式、光栅式、激光式。

端度仪器测量典型产品:

外尺寸测量:平行平面类零件,如:量块;

       球形面类零件,如:量棒、钢球的检测;

       柱形面类零件,如:圆柱体、轴承;

       以及外螺纹中径检测。

内尺寸测量:平行平面类,如:卡板;

       孔径类,如:环规;

       以及内螺纹中径等。

端度仪器带有多种附件,合理利用各种附件可使各种端度仪器的测量应用更广泛。
