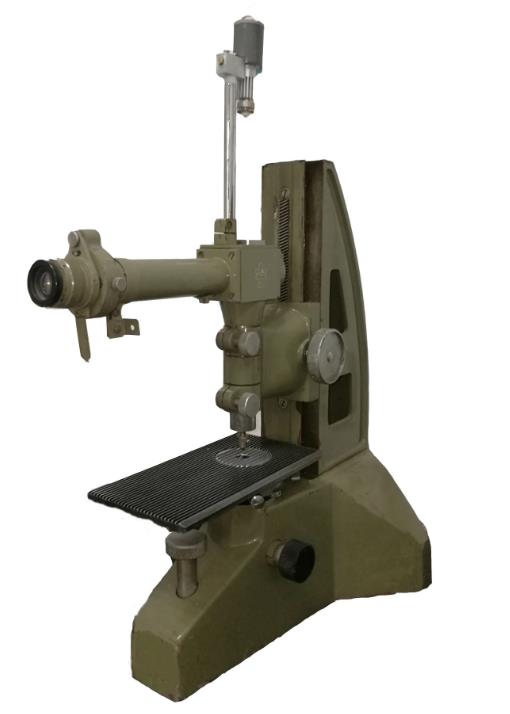

JDS-1S 数显接触式干涉仪

JDS-1S数字式立式接触式干涉仪,是对传统的立式接触式干涉仪的数字化升级,通过图像采集系统对仪器检测过程中的干涉图像移动信息采集并处里,再根据干涉检测相关算法计算出干涉条纹的位置移动量,即为被测物与标准件之间的公差尺寸大小。

服务热线:021-39530106
产品详情

一. 技术规格

1.   被测件最大长度:150mm

2.   工作台行程:5 mm

3.   测杆移动范围:0.5mm

4.   分划板刻度范围:±50

5.   直接测量范围:5-20μm

6.   分度值调整范围:0.05-0.2 μm

7.   推荐使用分度值:0.1 μm

8.   测量压力:(1.5±0.1) N

9.   仪器示值稳定性:0.02 μm

10. 仪器误差:数字显示

11.    最大测量误差:±(0.03+1.5ni △λ/λ)um

  n 是格数, i是格值是滤光片中心波长,λ是滤光片波长误差

12. 仪器体积:280×500×700 mm

13. 仪器重量:40 kg

二. 标准配置

1.   接触式干涉仪

2.   五筋平台、辅助台、平面平台、玛瑙工作台

3.   平面测帽、小球面测帽

4.   平行平晶

5.   测力装置

6.   调压变压器、照明器

7.   测杆提升器

产品合格证、保修卡及说明书
