光栅尺转接盒(WD019-Z1/ WD019-Z2):

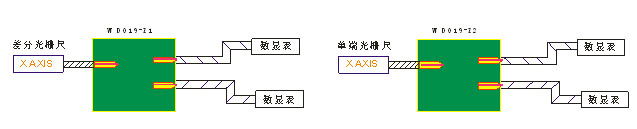

WD019-Z1和WD019-Z2为光栅尺输出信号1to2转接板。主要功能是把从光栅尺输出的信号转接为两组互不干扰的信号，其两组输出信号为单端、差分信号可任意选接。这样可使光栅尺输出的一组单端或差分信号供两组数显计数系统使用，方便对两组数显系统计数数据进行对比。WD019-Z1为差分光栅尺输入,WD019-Z2为单端光栅尺输入。

电气原理图:
