用途：
    IM 小型工具显微镜（改进型）可广泛适用于光学、机械、电子行业的几何尺寸精密测量。特别是刃具行业的形状测量。 MC系列测量显微镜能方便地读取千分表头示值，测量工件的孔径、孔距等尺寸以及角度，使用特殊的目镜还能检验螺纹以及齿轮形状等。IM 小型工具显微镜（改进型）设计非常紧凑，重量轻，最适合设置在加工现场受到限制的场所，广泛应用于车间的计量检测。

IM 小型工具显微镜（改进型）功能特点：
1、 可以直接测量点﹑线﹑圆﹑角度﹑距离﹑矩形和螺纹等圆形元素的测量﹑预置和构造
2、 座标摆正和座标平移，方便摆正工件，減少调整时间
3、 接脚踏开关和光学寻边器，采点方便快捷
4、 打印功能，打印用戶程序﹑圆形元素和三轴的显示值
5、 RS232输出功能，将当前光柵尺的显示值输出到电脑上
6、 用戶程序，用戶可记录测量工件的操作步骤并运行，批量测量同一种工件更加方便快捷
7、 多种座标显示方式，极座标和直角座标﹑INC座标和ABS座标、公制和英制
8、 对光柵尺可进行线性补偿或区段线性补偿
9、 Z轴可接光柵尺或旋转編码器
10、存储100个永久圆形元素和10个暂存元素
11、光栅尺解析度 1μ

技术参数：
一． 15×目镜（米字线分划板）， 360°旋转，分度值为6′
二． 2×物镜，工作距离67 mm
三． 测量工作台移动范围：50×50mm
四． 测微手轮最小分划值：0.002mm（0.0001″）
五． 改进型光栅尺解析度0.0005mm
六． 透/反射照明系统

选配件：

360°回转工作台,分度值为6′。  5×、10×物镜    三丰数显手轮。
读数装置测微头移动量：25mm(机械手轮)  格值：0.002mm
50mm(数显手轮)  格值：0.001mm
聚焦方式：手动(粗动)
照明装置：透射照明装置 带绿色滤光片 无级调节亮度
反射照明装置 单灯倾斜反射 无级调节亮度
光源：24v 2w
电源输入：220V/110V  50Hz/60Hz
仪器重量：14kg

系统组成：

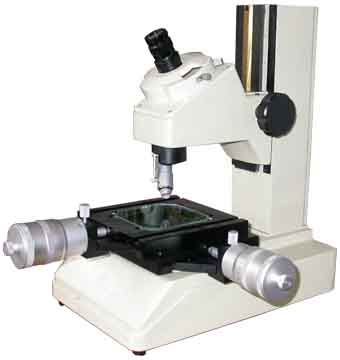

IM 机械手轮型： 手轮刻度 25mm  格值 0.002mm  简单实用
IM-C 视频测量型： 在显示器上瞄准  直观方便工作效率高

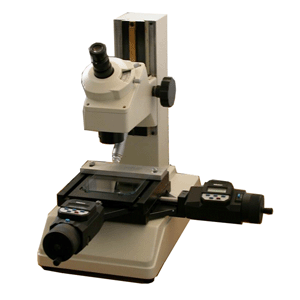

IME 数显手轮型： 移动范围 50mm  格值 0.001mm  读数快捷准确

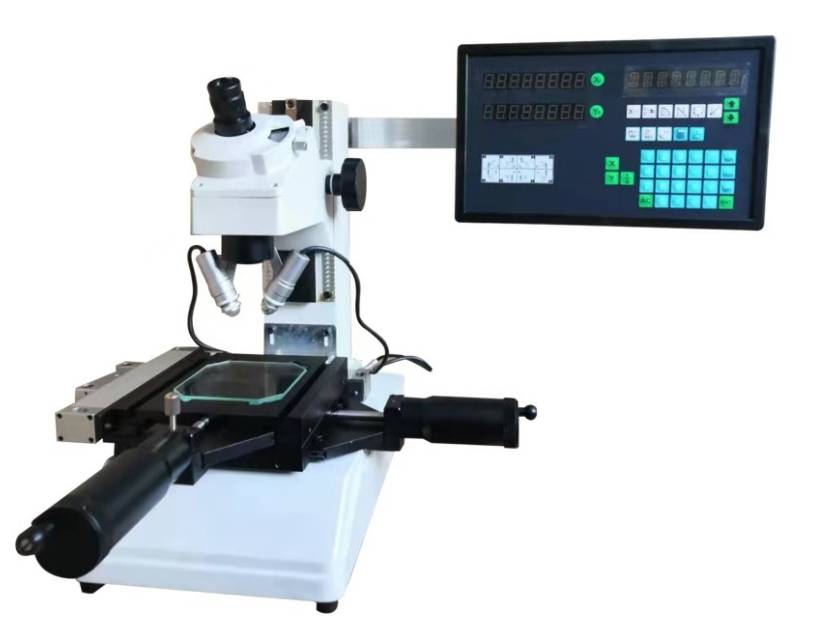

IME 改进型：光栅尺移动范围50mm 光栅尺分辨率：0.0005mm 功能强大、精度高
