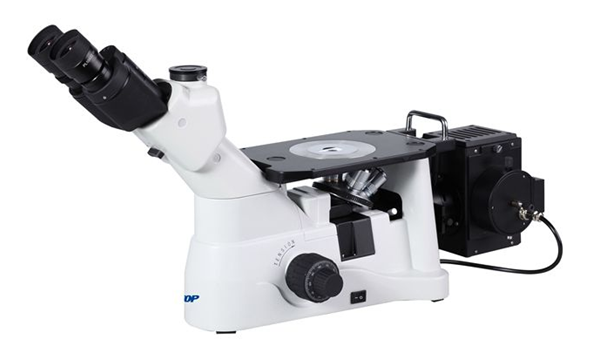

XD30M倒置金相显微镜-上海思长约光学仪器有限公司

XD30M倒置金相显微镜提供优越的图像质量和稳固可靠的机械结构,操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。

服务热线:021-39530106
产品详情

提供优越的图像质量和稳固可靠的机械结构,操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。

目镜及物镜

高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺,无限远平场消色差超长工作距专业金相物镜,无盖玻片设计。

观察筒

铰链式三目,视度可调节,45°倾斜,可进行摄影摄像,对观察图像进行采集和保存,配置电脑和专业软件实现图像分析。

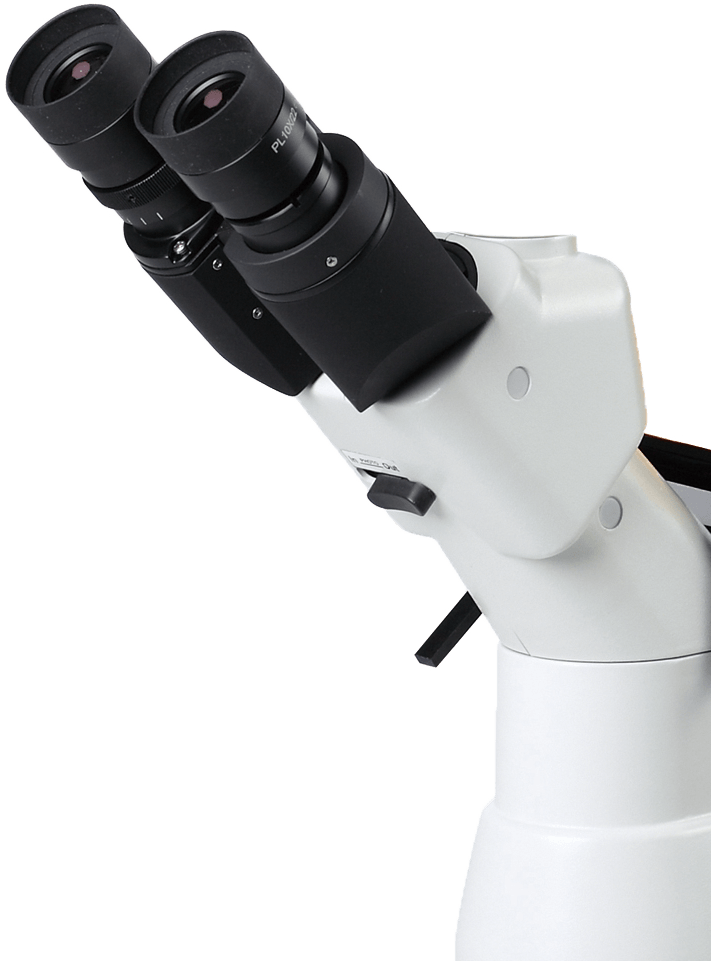

XD30M倒置金相显微镜观察筒

调焦机构

低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程38mm,微调精度0.002mm。

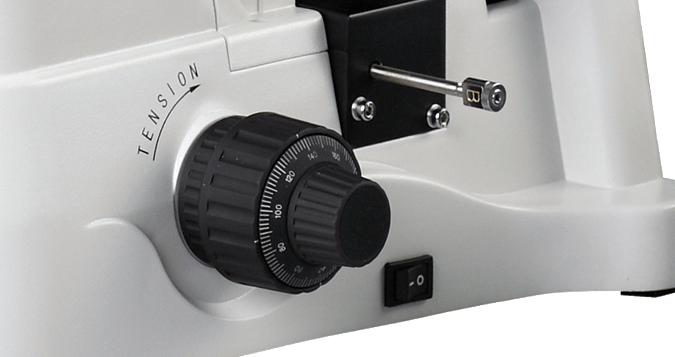

XD30M调焦手轮

照明系统

带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应90V-240V宽电压,12V50W进口卤素灯,有效保护和延长卤素灯泡的使用寿命。

载物台

可加装同轴低手位调节移动尺及载物台延伸板,拓展应用空间,满足不同需求客户的使用。

技术参数

光学系统

无限远色差校正光学系统

观察筒

铰链式三目头,45°倾斜,瞳距调节范围:54-75mm,单边视度调节±5屈光度分光比:双目100%,双目:三目=80%:20%

目镜

高眼点大视野平场目镜PL10X22mm

高眼点大视野平场目镜PL15X/16mm

物镜

无限远长工作距平场消色差金相物镜:LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4

无限远长工作距平场半复消金相物镜:LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1

转换器

五孔转换器

调焦机构

粗微调同轴,粗调每转行程:38mm,微调每转行程:0.2 mm,调焦精度:0.002mm,带松紧调节装置

载物台

固定平台:尺寸160X250mm

工作台板

金属载物台板(中心孔Φ12)/金属载物台板(中心孔Φ25)/载物台延伸板

移动尺

低位同轴机械式移动尺,行程120x78mm

反射照明系统

反射式柯拉照明器,带可变孔径光栏和中心可调视场光栏,自适应90V~240V宽电压,12V50W卤素灯,中心可调,,亮度连续可调

偏光装置

起偏镜插片

检偏镜插片,可360度旋转

滤色镜

Φ32mm黄/绿/蓝/中性

摄影装置

摄影接筒(带PK卡口),3.2X摄影目镜

摄像装置

0.5X/1.0X/ C型摄像接筒
